1、引言

鈦合金具有密度低、比強度高、屈強比高、耐腐蝕及高溫力學性能優異等特點，在航空、航天、船舶、汽車等行業的應用越來越多，在關鍵零部件中的材料占比也越來越高［1－4］。但由于鈦合金材料本身的性能特點，采用“鍛造、鑄造＋機械加工”等傳統技術制造復雜鈦合金結構件時，存在制造工藝復雜、加工工序多、生產周期長、材料去除率高和制造成本高等缺點，制約了鈦合金結構件在先進工業及國防裝備中的應用。

3D打印激光快速成形技術是以合金粉末為原料，通過激光熔化逐層堆積，由零件數模一步完成高性能大型復雜結構件的成型。成型構件形狀復雜，節省材料程度高，傳統鑄造和機械加工方法難以企及［5－8］。但是，3D打印激光快速成型技術制造的零件表面質量差，與實際應用要求有一定差距。

針對上述問題，本文基于某3D打印激光成型技術生產的TA15鈦合金零件毛坯，開展增材制造鈦合金結構件銑削加工技術研究。

分別從材料特性、加工刀具、切削參數及加工路徑等方面進行工藝探索，提出3D打印鈦合金結構件銑削加工的工藝方案，可為后續3D打印鈦合金零件（鈦加工件）的銑削加工提供一定的指導。

2、材料加工特性及3D打印零件特點

2.1材料加工特性

TA15鈦合金具有良好的組織穩定性、韌性、塑性、抗腐蝕性、高比強度等優勢，是綜合性能優良的航天用材料，但同時也給機械加工帶來困難。該材料的機械加工具有以下特點：

（1）化學活性高，親和作用大。

鈦合金在高溫下與大氣層中的O、N、H等發生化學反應而生成TiO2、TiN、TiH等硬脆層，切削過程中因塑性變形而產生硬化現象，使刀具極易磨損。

而且切屑及被切削表層與刀具材料咬合而產生嚴重的粘刀現象，使刀具產生劇烈的粘結磨損；

（2）刀－屑接觸長度短。

鈦合金切屑在空氣中氧和氮的作用下形成硬脆化合物，使切屑成短碎片狀，導致刀－屑接觸長度變短，切削力和切削熱集中在切削刃附近，易造成刀具崩刃現象；

（3）熱傳導率低。

鈦合金熱傳導率僅15.24W/（m·K），機加工過程中產生的熱量不易散失，切削過程中切削溫度高，刀具磨損嚴重；

（4）彈性模量低。

鈦合金的彈性模量僅為45鋼的1/2，在載荷作用下發生變形后產生較大的回彈，與刀具后刀面摩擦嚴重，刀具磨損嚴重。

2.2激光快速成形結構特點

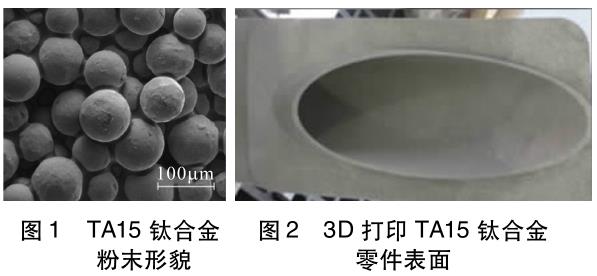

3D打印成形過程所用鈦合金粉末見圖1，其粒徑為45～96μm。試驗前，鈦合金粉末置于120℃環境下烘干處理5h，以抑制粉末堵塞激光噴嘴，提高粉末流動性，保證送粉量均勻、穩定，避免對成形質量與精度造成不良影響。

最終3D打印的零件表面見圖2。打印后的零件表面質量較差，無法滿足使用要求。

3、加工工藝

3.1加工方案

TA15鈦合金在加工過程中會產生因塑性變形導致的殘余應力。針對該問題，采取多次裝夾、逐層加工的方法，將零件加工過程分為粗、半精、精加工，逐步消除材料內應力和機械加工產生的切削殘余應力。根據零件變形情況，工序間按需進行去應力退火處理，以滿足最終的尺寸精度和形位公差要求。

根據零件結構特點及機床性能，采用DMU數控五軸加工中心，其控制系統為海德漢530。

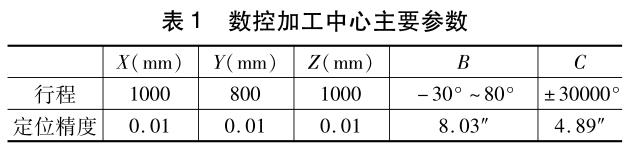

機床主要參數見表1。

3.2加工參數

（1）刀具選擇

由于鈦合金與空氣中氧和氮的親和性強，并且鈦合金加工過程中的銑削溫度較高，因此鈦合金的切屑迅速地從周圍空氣中吸收這些氣體，生成硬脆層，同時，加工過程中也存在加工硬化現象。

此外，3D打印激光快速成型毛坯表面形成硬而脆的不均勻外皮，在粗加工時極易造成崩刃現象。因此，鈦合金粗加工需選用強度高的刀具材料。

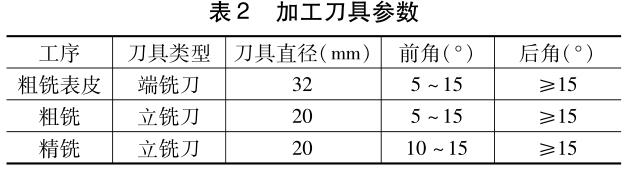

同時，由于鈦合金材料對刀具材料的化學親和力強，在切削溫度高和單位面積上切削力大的條件下刀具易產生粘結磨損，因此需選用紅硬性好、強度高、與鈦合金材料親和力差的刀具材料。由于鈦合金的切屑為碎片狀，因此，刀具需具有良好刀刃和較大的容屑槽，以避免因排屑而造成刀具劇烈磨損。綜合考慮以上因素，選用YG類硬質合金刀具，其參數見表2。

（2）切削刀具路徑規劃

根據鈦合金材料彈性模量小和加工易變形的特點，在刀具路徑規劃中需充分考慮切削過程的穩定性，避免切削力突然增大。同時，為保證切出的切屑最薄，應盡量保持刀具在加工過程中為不對稱順銑。

具體刀具路徑規劃原則如下：

①刀具路徑全部采用不對稱順銑；

②避免切削圓角處刀具與材料大面積接觸而產生加工振動。加工拐角位置時，增加拐角圓弧過渡，以避免大面積接觸，減小加工振動；

③加工深槽和外形時，采用螺旋銑削方式，保證切削過程中的載荷穩定；

④面銑削時，采用漸開線式刀具路徑，保證切削過程中的載荷穩定；

⑤遵循切出最薄切屑原則，開放區域采用圓弧進刀方式。

（3）切削參數選擇

根據主運動與進給運動方向的相對關系，銑削分為順銑和逆銑。

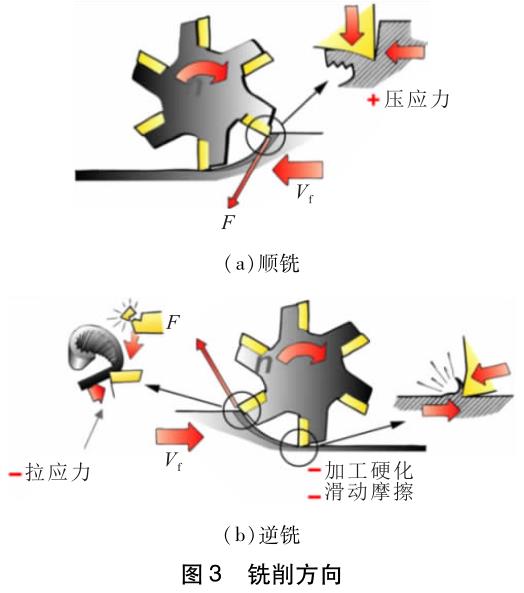

順銑時切屑由厚到薄，逆銑時切屑由薄到厚（見圖3）。銑削鈦合金時，宜采用順銑法，因為刀齒切離時的切屑薄，切屑不易粘結在切削刃上，且產生的應力為壓應力，加工硬化小。逆銑時正好相反，切屑容易粘結，當刀齒再次切入時切屑被碰斷，容易造成刀具材料出現剝落崩刃現象。

切削鈦合金時，切削溫度高、刀具耐用度低，而切削用量中切削速度對切削溫度的影響最大，因此應盡量使切削速度產生的切削溫度接近最優范圍。

硬質合金刀具的最優切削溫度約為650℃～750℃。

切削鈦合金時一般采用較低的切削速度、較大的切削深度和進給量。

鈦合金在切削過程中有加工硬化現象，如果切削深度太小，刀尖會在硬化層中切削，加重刀具磨損，因此采用大切深低轉速的加工方式。

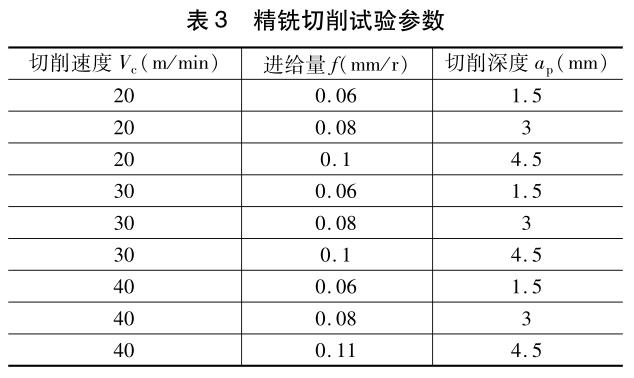

一般要求切削深度不小于1mm，線速度在20～40m/min之間。精銑切削試驗參數見表3。

3.3銑削試驗

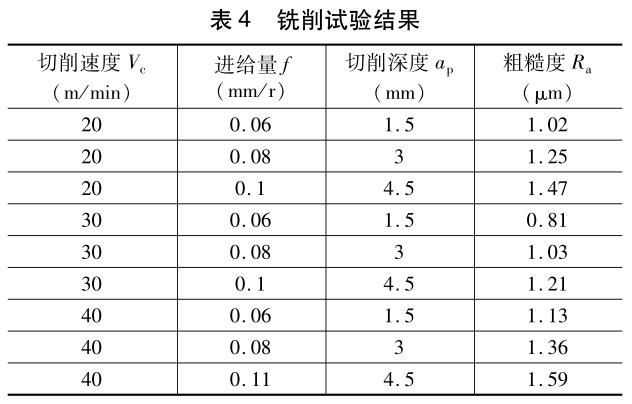

根據上述工藝方案，對該3D打印零件進行銑削試驗。加工后的尺寸滿足圖紙要求。不同切削參數下所得表面粗糙度結果見表4。

由表可知，其中當切削速度為30m/min、進給量為0.06mm/r、切削深度為1.5mm時，銑削表面質量最好。

結語

以某3D打印激光成形鈦加工件（鈦合金結構件）為研究對象，對加工設備、加工刀具、加工路徑規劃、切削參數等進行工藝探索，找出合適的加工方案，通過分析確定合理的加工刀具和切削工藝參數。由銑削試驗結果可知，當切削速度為30m/min、進給量為0.06mm/r，切削深度為1.5mm時，3D打印鈦合金結構件的銑削效果最好。

參考文獻

［1］郭建軍.鈦的新應用及展望［C］.中國有色金屬工業協會鈦鋯鉿分會2009年年會論文集，2009.

［2］梁書錦，侯峰起，李英浩，等.航空緊固件用Ti-45Nb合金絲材的組織和性能［J］.稀有金屬材料與工程，2015，44：2203.

［3］范世平，譚智.TA15鈦合金銑削力及薄壁結構銑削工藝的試驗研究［J］.工具技術，2014，48（8）：69－72.

［4］周培培，李金泉，許立福，等.TA15鈦合金切削振動與表面質量關系研究［J］.工具技術，2016，50（5）：21－24.

［5］GremaudM，WagnièreID，ZrydA，etal.Lasermetalform-ing：processingfundamentals［J］.SurfaceEngineering，2013，12（3）：251－259.

［6］ArcellaF，AbbottD，HouseM.Titaniumalloystructuresforairframeapplicationbythelaserformingprocess［C］.Bos-ton，American：Structures，StructuralDynamics，andMateri-alsConferenceandExhibit，2013：71－73.

［7］李懷學，孫帆，黃柏穎.金屬零件激光增材制造技術的發展及應用［J］.航空制造技術，2012，55（20）：26－31.

［8］鞏水利，鎖紅波，李懷學.金屬增材制造技術在航空領域的發展與應用［J］.航空制造技術，2013，56（13）：66－71.

第一作者：戰祥鑫，碩士，工程師，首都航天機械有限公司，100076北京市

FirstAuthor：ZhanXiangxin，Master，Engineer，CapitalAer-ospaceMachineryCo.，Ltd.，Beijing100076，China
